根系显微生长监测系统

一、系统介绍

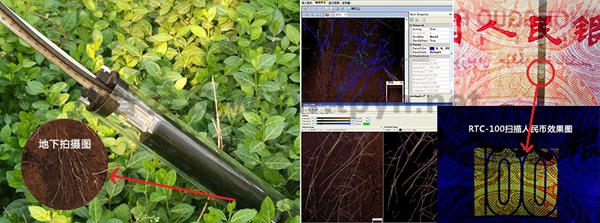

在自然状态下，RTC-100X根系显微生长监测系统可获取植物根系原位的局部显微高清图片信息，紫外光源系统区分活死根，辅助以根系生态分析软件获取植物根系重要参数，提供给植物根系生态、抗逆性、胁迫等研究者地下根系生长的研究资料。

二、技术参数

摄像头：根系显微生长监测系统采用30万数字彩色摄像头，高解析度，可调节强度白光系统；

光源调控：通过软件调控光源亮度，无需手动调控；

光源系统：在白光、紫外光UV、红光、绿光之间切换，以辨别活体和死体的组成部分；

透明观察管尺寸：外径50mm，长度可定制；

标定手柄：2米套筒式，带刻度，通过控制摄像头深度和转动以准确定位图片；

软件放大分辨率：19200*19200像素；

工作环境：0℃～60℃,相对湿度0～100%RH（没有水汽凝结）；

放大倍数：光学放大倍数100倍；

拍照角度：360度无死角；

图像色彩模式：彩色；

数据传输：USB；

主机尺寸： 200mm长×40mm直径；

数据存储：笔记本；

工作方式：连接笔记本电脑（或平板电脑等）工作；

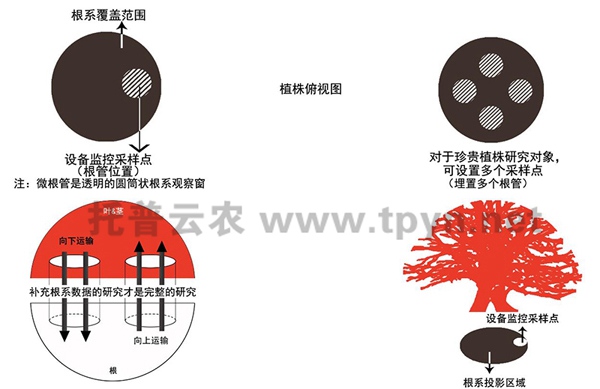

测量方式：可定点、定位连续监测；

画面尺寸：360°高分辨率图像（18*24mm），非拼接图像；

数据浏览载体：掌上笔记本、台式机等有USB接口的设备；

充电电压：笔记本电压；

供电电源：笔记本USB端口供电或外接蓄电池或交流电源适配器

三、软件功能特点

丰富快捷键功能：粘贴复制使绘制根系轻松且迅速；多节点框选可整体拖拽平移根系；角度偏移校正可调整不同级别根系间所形成的角度

多样化图表功能：具有折线图、柱状图、散点图、面积图等丰富的数据图型样式选择；快捷Excel表格数据导出；实现数据图表命名、修改、编辑等属性设置

信息编辑功能：可对采集图像的时间、地点、命名、事件记录、注释等信息进行编辑管理

属性编辑功能：能够对导入的图像进行旋转、分辨率（DPI）更改、图像尺寸修改、图像对比度调整、图像锐化处理等属性进行调整

辅助修正功能：根据图像尺寸等因素区别，自动进行杂质剔除，提高监视和校正对象的分析精度

辅助标定功能：软件自带标定功能，实现半自动的尺寸标定，XY向可分别标定修正对象长度参数

颜色分析模式：软件具有RHS 和UCL两种彩色模式可选，能够对图像对象进行颜色信息分析

多国语言模式：支持英文、简体中文及繁体中文；

操作系统选择：支持WinXP至Win8的32位和64位操作系统

四、软件技术参数

生物量参数测定：可测量水平生物量（总值、平均值、中值、标准差值、最大值、最大位置、最小值、最小位置等）、垂直生物量、根系水平分布情况、根长估计值等参数；

根拓扑参数测定：Pregizer、拓扑、自定义三种分级模式可自由切换

单根参数测定：可测定长度、加权平均宽度、最大宽度、最小宽度、宽度标准差、加权加权平均角度、最大长度、最小长度、角度标准差、表面积、投影面积等多种单根参数；

方向走势参数：随根系长度方向走势可测得宽度走势、角度走势、表面积走势、投影面积走势、体积走势等参数

菌根参数测定：可分析根瘤菌体积在根系中的占比，确定根瘤菌体贡献量，同时也可测量多种常规参数


五、配置清单

主机（15、100倍固定放大倍数）  1台；

图像抓取系统软件  1套；

根系生态分析软件  1套；

电子版资料  1套；

标尺装置  1套；

仪器箱  1件；

1米长50mm外径微根管20根

更新日期：2023-4-12
