根系原位监测系统

一、系统介绍

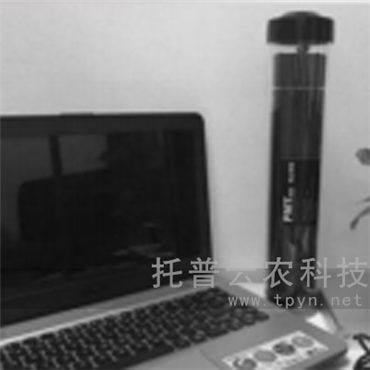

根系原位监测系统可在自然状态下，获取植物根系原位的高清图片信息，辅助以专业分析软件获取植物根系重要参数，提供给植物根系生态、抗逆性、胁迫等研究者地下根系生长的研究资料。

二、根系原位监测系统技术参数

工作方式：实现手柄、电脑连接双功能双系统操作，即可以通过控制手柄实现户外脱离电脑独立工作，也可以和电脑直接连接用电脑进行控制工作；

图像像素：9600*9600像素（1200DPI）；

扫描速度：在1200DPI模式下，扫描速度5～15s；

选配模块：可选配远程控制辅助模块TSC+及自动升降控制系统模块LIFT+，组合使用；

显示窗：主机自带数字显示窗，可显示图像数量；

软件放大分辨率：19200*19200像素；

工作环境：0℃～60℃,相对湿度0～100%RH（没有水汽凝结）；

供电电源：控制手柄供电，手柄内置电池容量15000mah；

扫描角度：360度无死角；

图像色彩模式：彩色；

数据传输：WIFI、USB、TF；

主机尺寸：353mm长×64mm直径；

分辨率：1200DPI；

透明观察管尺寸：国际标准70mm外径，64mm内径，长度可定制；

测量方式：可定点、定位连续监测；

画面尺寸：360°高分辨率图像（22*20厘米），非拼接图像；

数据浏览载体：掌上笔记本、台式机、TF读卡器等有WIFI、USB接口的设备；

充电电压：5V DC，可通过通用型5V直流适配器、USB口充电


​三、根系原位监测系统软件功能特点

丰富快捷键功能：粘贴复制使绘制根系轻松且迅速；多节点框选可整体拖拽平移根系；角度偏移校正可调整不同级别根系间所形成的角度

多样化图表功能：具有折线图、柱状图、散点图、面积图等丰富的数据图型样式选择；快捷Excel表格数据导出模式；实现数据图表命名、修改、编辑等属性设置

信息编辑功能：可对采集图像的时间、地点、命名、事件记录、注释等信息进行编辑管理

属性编辑功能：能够对导入的图像进行旋转、分辨率（DPI）更改、图像尺寸修改、图像对比度调整、图像锐化处理等属性进行调整

辅助修正功能：根据图像尺寸等因素区别，自动进行杂质剔除，提高监视和校正对象的分析精度

辅助标定功能：软件自带标定功能，实现半自动的尺寸标定，XY向可分别标定修正对象长度参数

颜色分析模式：软件具有RHS 和UCL两种彩色模式可选，能够对图像对象进行颜色信息分析

多国语言模式：支持英文、简体中文及繁体中文；

操作系统选择：支持WinXP至Win8的32位和64位操作系统

​四、根系原位监测系统软件参数

生物量参数测定：可测量水平生物量（总值、平均值、中值、标准差值、最大值、最大位置、最小值、最小位置等）、垂直生物量、根系水平分布情况、根长估计值等参数；

根拓扑参数测定：Pregizer、拓扑、自定义三种分级模式可自由切换。

单根参数测定：可测定长度、加权平均宽度、最大宽度、最小宽度、宽度标准差、加权加权平均角度、最大长度、最小长度、角度标准差、表面积、投影面积等多种单根参数；

方向走势参数：随根系长度方向走势可测得宽度走势、角度走势、表面积走势、投影面积走势、体积走势等参数

菌根参数测定：可分析根瘤菌体积在根系中的占比，确定根瘤菌体贡献量。同时也可测量多种常规参数

五、配置清单

扫描系统主机1套；

专业根系分析软件 1套；

延长杆 1套；

控制手柄 1个；

控制线 1根；

读卡器 1个；

安装工具1套；

电源及充电器 1套；

充电线  1根；

仪器箱 1个；

1米长70mm外径微根管20根
