物联网虫情监测系统

一、物联网虫情监测系统介绍

物联网虫情监测系统也叫物联网虫情自动测报系统，利用现代光，电，数控等技术，实现了害虫诱捕虫体远红外自动处理，然后利用无线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台，足不出户即可在线了解田间地头虫害情况，为虫害的发生规模和趋势的预测提供数据支持，帮助用户进行科学合理的治理。

托普云农物联网虫情监测系统可实时采集虫情照片并可上传至物联网云平台进行自动识别计数，对虫害的发生进行分析和预测，设有防雨百叶及大雨棚，内置虫雨分离功能，晴雨天均可工作。

二、物联网虫情监测系统型号列表

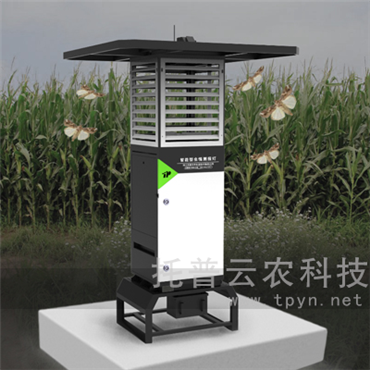

三、物联网虫情监测系统 TPCB-II-C 6.0plus/TPCB-III-C 6.0plus

功能特点：

1、整体结构采用304不锈钢，采用光、电、数控技术，远程自动控制。雨虫分离技术，有防雨百叶，下雨天可以正常工作，正常捕虫。

2、内置1200W高清工业摄像机。可远程设置工作模式，通过PC云端及手机APP端能远程自动拍照和手动拍照，7寸工业彩色手触摸屏显示与操作，安卓系统智能控制。全中文液晶显示，可分时段设置和控制，自动拍照和手动拍照均可。

3、测报灯内设有图像采集设备，可通过摄像头实时采集传送带上的虫子情况，也可通过平台远程进行拍照和工作模式更改等设置。

4、自动拍照：可调时段拍照，拍照可调频率区间≥〔10min,3h〕/张

5、自动传输：自动上传监测图片数据。数据实时传输，上传速度应≥1M/s

6、远程查询监控：可实现在电脑端和手机端（安卓系统和苹果系统均可）远程监控平台对虫情自动采集系统的控制，包括但不限于指令发布执行、系统参数设置和采集信息的查询分析等。

7、图像处理：可实现对拍摄画面的图像处理，包括但不限于画面分割、切换处理及保存等功能。图片保存质量应满足虫体人工手动计数的识别需求。

8、内置GPS定位功能，可在地图中查看设备站点等数据。在PC云端地图中查看设备站点等数据，设备被盗可追踪。

9、设备也可以远程手动控制换位、诱虫灯开启、加热管通断、杀虫仓和烘干仓清空、震动电机开关、传送带开关等功能。

10、虫子分散平铺机构，通过振动将虫体均匀洒落平铺在传送带上使虫子可以均匀，传送带准确将虫体运输到拍照区域内，保证每一个虫子特征都可以被拍的清楚，为识别及人工矫正打好基础。

11、高温加热虫体处理致死率不小于98%，虫体完整率不小于95%

12、高温加热虫体处理仓温度控制：工作温度最高达85±5℃，处理温度分仓位任意可调，上下两层远红外虫体处理仓，更有效地完成杀虫和烘干工作。

13、光控控制：晚上自动开灯运行，白天自动关灯（待机），在夜间工作状态下，不受瞬间强光照射改变工作状态。

14、时段控制：根据靶标害虫生活习性规律，设定工作时间段。

15、虫雨仓结构：将雨水自动排出，能有效将雨虫分离，使箱体内无积水。

16、雨控装置：可按外界天气变化自动控制设备工作。

17、防雷装置：能够有效防止雷击。

技术参数：

交流供电：AC220V

太阳能供电：DC12V，电池100Ah，太阳能板320W

网络：有限光纤/无线网桥/4G路由器

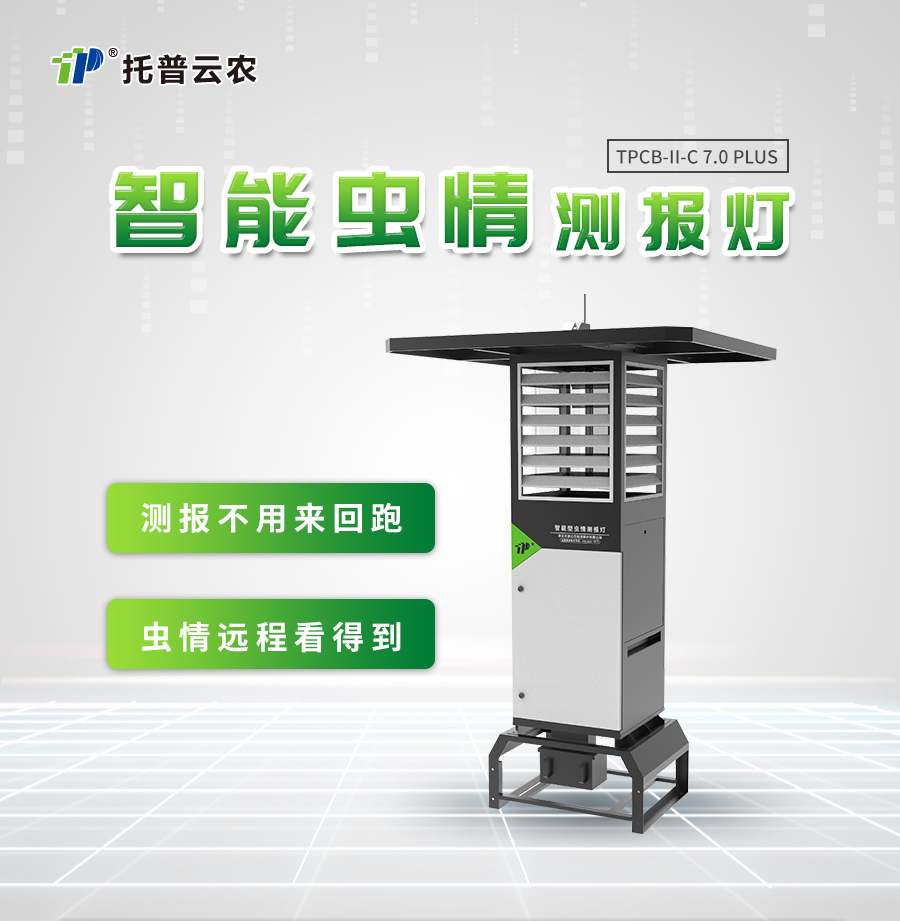

四、物联网虫情监测系统 TPCB-II-C7.0 plus/TPCB-III-C7.0 plus

功能特点：

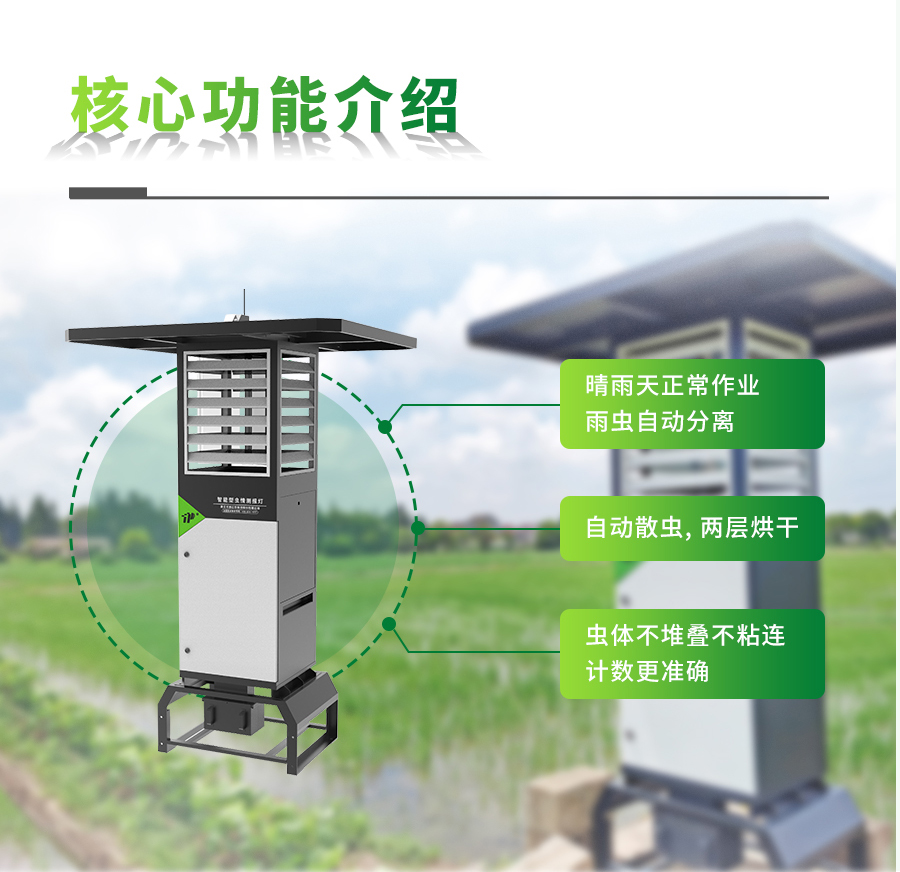

1、整体结构采用304不锈钢，采用光、电、数控技术，远程自动控制及识别计数。雨虫分离技术，有防雨百叶，超大防雨棚，下雨天可以正常工作，正常捕虫；

2、内置2000W高清工业摄像机。可远程设置工作模式，通过PC云端及手机APP端能远程自动拍照和手动拍照，7寸工业彩色手触摸屏显示与操作，安卓系统智能控制。全中文液晶示，可分时段设置和控制，自动拍照和手动拍照均可；

3、设有图像采集设备，可通过摄像头实时采集传送带上的虫子情况，通过网页端的识别功能进行识别计数，也可通过平台远程进行拍照和工作模式更改等设置；

4、自动拍照：可调时段拍照，拍照可调频率区间≥〔10min,3h〕/张；

5、自动识别：自动识别测报系统，应能识别包括但不限于褐飞虱、白背飞虱、稻纵卷叶螟、二化螟和大螟等水稻主要害虫。其中白背飞虱的识别准确率≥85%，稻纵卷叶螟、二化螟和大螟的识别准确率≥90%；

6、自动计数：仪器自动计数和灯下人工计数的动态趋势拟合度≥0.90；

7、自动传输：自动上传监测图片数据。数据实时传输，上传速度应≥1M/s；

8、远程查询监控：可实现在电脑端和手机端远程监控平台对虫情自动采集系统的控制，包括但不限于指令发布执行、系统参数设置和采集信息的查询分析等；

9、图像处理：可实现对拍摄画面的图像处理，包括但不限于画面分割、切换处理及保存等功能。图片保存质量应满足虫体人工手动计数的识别需求；

10、内置GPS定位功能，可在地图中查看设备站点等数据。在PC云端地图中查看设备站点等数据，设备被盗可追踪；

11、设备也可以远程手动控制换位、诱虫灯开启、加热管通断、杀虫仓和烘干仓清空、震动电机开关、传送带开关等功能；

12、虫子分散平铺机构，通过振动将虫体均匀洒落平铺在传送带上使虫子可以均匀，传送带准确将虫体运输到拍照区域内，保证每一个虫子特征都可以被拍的清楚，为自动识别及人工矫正打好基础；

13、高温加热虫体处理仓温度控制：工作温度最高达85±5℃，处理温度分仓位任意可调，上下两层远红外虫体处理仓，更有效地完成杀虫和烘干工作。高温加热虫体处理致死率不小于98%，虫体完整率不小于95%；

14、光控控制：晚上自动开灯运行，白天自动关灯（待机），在夜间工作状态下，不受瞬间强光照射改变工作状态。

15、时段控制：根据靶标害虫生活习性规律，设定工作时间段；

16、大小虫子识别过滤：捕捉口外围设有滤网，防止非目标体大虫子进入机器内部，影响小虫子自动识别；

17、虫雨仓结构：将雨水自动排出，能有效将雨虫分离，使箱体内无积水；

18、雨控装置：可按外界天气变化自动控制设备工作；

19、防雷装置：能够有效防止雷击。

技术参数：

交流供电：AC220V

太阳能供电：DC12V，电池100Ah，太阳能板320W

网络：有限光纤/无线网桥/4G路由器

更新日期：2024-2-27
